การใช้งานและความสําคัญของห้องสะอาด FFU หน่วยกรองพัดลม

ภาพรวม

ที่เครื่องกรองพัดลมตารางเพดานเป็นส่วนประกอบสำคัญในระบบ HVAC ห้องสะอาดที่ทันสมัย ที่ทำหน้าที่เป็นกระดูกสันหลังโครงสร้างและการทำงานสําหรับการส่งการไหลของอากาศที่ถูกกรองอย่างมากในสภาพแ กลางอุตสาหกรรมที่มีความไวต่อการปนเปื้อน— รวมถึงยา เทคโนโลยีชีวภาพ การผลิตเซมิคอนดักเตอร์ และการดูแลสุขภาพ ที่การออกแบบตารางเพดานหน่วยกรองพัดลมรวมอากาศอนุภาคที่มีประสิทธิภาพสูง (HEPA) หรือกรองอากาศที่เจาะต่ำสุด (ULPA) กับพัดลมที่รวมเพื่อให้แน่ใจว่าการไหลของอากาศที่สม่ำเสมอและสม่ำเสมอผ่าน วิศวกรรมที่ดีเครื่องกรองพัดลมตารางเพดานโรงงานรับประกันการผลิตที่แม่นยำ ความเข้ากันได้แบบโมดูล และการปฏิบัติตามมาตรฐาน ISO 14644-1 ที่เพดาน FFUมักจะใช้เป็นตารางเพดาน FFUรองรับการจัดตั้งที่สามารถขยายได้และการบูรณาการอย่างราบรื่นกับระบบเพดานแขวนได้ ในฐานะส่วนหนึ่งของที่กว้างขวางระบบตารางเพดาน FFUมันสามารถปรับแต่งตัวใหม่ได้อย่างยืดหยุ่นและง่ายขึ้นการติดตั้ง ffuและการเข้าถึงการบำรุงรักษาที่เหมาะสม ที่ระบบเพดาน FFUมักจะใช้มาตรฐานตาราง FFU Tการตั้งค่าสำหรับความแข็งแรงของโครงสร้างและความสมบูรณ์ทางความงาม สำหรับผู้เชี่ยวชาญในการประเมินโซลูชั่น ความเข้าใจห้องสะอาด ffuความต้องการการเลือกที่เหมาะสมffu สำหรับห้องสะอาดหน่วยและการประเมินราคา ffuเทียบกับวัดประสิทธิภาพเป็นสิ่งจำเป็น ในที่สุดการออกแบบตารางเพดาน FFUมีผลต่อคุณภาพอากาศ ประสิทธิภาพพลังงาน เวลาทำงานและการปฏิบัติตามกฎหมายโดยตรง ทําให้มันจำเป็นในการใช้งานทางการค้าและอุตสาหกรรมที่สําคัญ

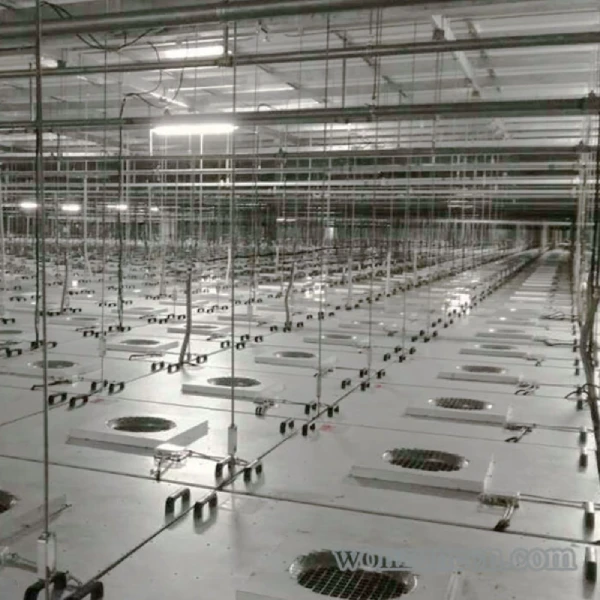

รูปที่ 1: การใช้งานและความสำคัญของห้องสะอาด FFU การติดตั้งหน่วยกรองพัดลมในอาคารพาณิชย์

การใช้งานและความสําคัญของห้องสะอาด FFU หน่วยกรองพัดลม

มันคืออะไรและมันทำงานอย่างไร

A ห้องสะอาด ffuขึ้นอยู่กับเครื่องกรองพัดลมตารางเพดานเพื่อรักษาคุณภาพอากาศที่แม่นยำ เอffu สำหรับห้องสะอาดเป็นโมดูลที่มีตัวเองที่รวมพัดลม มอเตอร์ และกรองที่มีประสิทธิภาพสูง (โดยทั่วไปคือ HEPA หรือ ULPA) เพื่อให้การไหลของอากาศที่บริสุทธิ์อย่างต่อเนื่องเข้าสู่ส ติดตั้งภายในระบบเพดานแขวนมันดึงอากาศรอบตัวกรองอนุภาคลงถึง 0.1 – 0.3 ไมครอน และส่งอากาศสะอาดลงอย่างสม่ำเสมอ

ส่วนประกอบสำคัญ

• พัดลมและมอเตอร์ : ให้การไหลของอากาศและความดันสถิตที่สม่ำเสมอ มักจะ EC (อิเล็กทรอนิกส์ commutated) เพื่อประสิทธิภาพพลังงานและการควบคุมความเร็ว
• ขดลวด : คอยล์ทำความเย็น / ความร้อนแบบตัวเลือกอาจรวมอยู่ในรุ่นที่ก้าวหน้าสำหรับการควบคุมอุณหภูมิและความชื้น
• ตัวกรองตัวกรอง HEPA หรือ ULPA ให้แน่ใจ ≥ การจับอนุภาค 99.97% ที่ 0.3 & ไมโคร; m— สําคัญสําหรับการดำเนินงานที่มีความไวต่อการปนเปื้อน
• ดัมเปอร์ : อนุญาตให้ปรับปรุงปริมาณการไหลของอากาศต่อหน่วย สนับสนุนการกระจายที่สมดุลทั่วทั้งระบบตารางเพดาน FFU.
• การควบคุม: รวมถึงไดรฟ์ความถี่ตัวแปร์ (VFDs) การติดตามระยะไกล และการรวมกับระบบจัดการอาคาร (BMS) เพื่อติดตามประสิทธิภาพในเวลาจริง

การใช้งานหลัก

ที่ระบบเพดาน FFUมีการใช้งานอย่างกว้างขวางในหลายภาคที่ต้องการการควบคุมสิ่งแวดล้อมอย่างเข้มงวด:

• การดูแลสุขภาพห้องผ่าตัด ร้านขายยา และหน่วยแยก ที่ต้องลดสารที่เกิดโรคในอากาศ
• อุตสาหกรรม : การผลิตเซมิคอนดักเตอร์ห้องทดลองเทคโนโลยีชีวภาพและการผลิตยา สภาพแวดล้อมที่ต้องการ ISO Class 3 & ndash; 8 ความสะอาด
• อาคารพาณิชย์ศูนย์ข้อมูลและห้องปฏิบัติการระดับสูงได้รับประโยชน์จากความสามารถในการขยายขนาดแบบโมดูลและการบำรุงรักษาต่ำ
• การศึกษาห้องทดลองที่สะอาดและสถานที่วิจัยของมหาวิทยาลัยใช้ FFU สําหรับการสอนและสร้างต้นแบบภายใต้สภาพที่ควบคุม

ประโยชน์และข้อดี

การรับใช้การออกแบบตารางเพดานหน่วยกรองพัดลมให้ความยืดหยุ่น ความสามารถในการขยายตัว และประสิทธิภาพต้นทุนเหนือ HVAC ท่อแบบดั้งเดิม ธรรมชาติแบบโมดูลของมันเรียบง่ายการติดตั้ง ffuลดเวลาการก่อสร้าง และอนุญาตให้มีการปรับแต่งใหม่เมื่อความต้องการพัฒนาขึ้น การใช้พลังงานได้รับการปรับปรุงด้วยการควบคุมที่ฉลาดและพัดลม EC เมื่อมาจากที่มีชื่อเสียงเครื่องกรองพัดลมตารางเพดานโรงงานหรือFFU ตารางเพดานโรงงานหน่วยตอบสนองการรับรองที่เข้มงวดเพื่อความน่าเชื่อถือและประสิทธิภาพ ที่ตาราง FFU Tความเข้ากันได้รับการรับประกันการบูรณาการอย่างราบรื่นกับระบบระงับเพดานมาตรฐาน นอกจากนี้ การแข่งขันราคา ffuจุด— โดยเฉพาะอย่างยิ่งเมื่อซื้อจำนวนมากจากผู้ผลิตที่ได้รับการรับรอง— เพิ่ม ROI โดยรวมแล้วการออกแบบตารางเพดาน FFUและตารางเพดาน FFUระบบส่งความบริสุทธิ์ของอากาศที่ไม่มีเทียบเท่า ความคล่องตัวในการดำเนินงาน และมูลค่าระยะยาวในสภาพแวดล้อมที่สําคัญ

รูปที่ 2: ตารางเพดานหน่วยกรองพัดลม การออกแบบแสดงส่วนประกอบภายในและเส้นทางการไหลของอากาศ

การใช้งานและความสําคัญของห้องสะอาด FFU หน่วยกรองพัดลม

หน่วยกรองพัดลม (FFU) เป็นส่วนประกอบสำคัญในสภาพแวดล้อมห้องสะอาดที่ทันสมัย ให้การไหลของอากาศแบบลามิเนอร์หรือความรุนแรงด้วยการกรองอนุภาคที่มีประส การออกแบบแบบโมดูลของพวกเขาทําให้การบูรณาการที่ยืดหยุ่นในเพดานห้องสะอาดและรองรับ ISO 1 ที่เข้มงวด ความต้องการในการจัดประเภท ISO 9

ข้อมูลจำเพาะทางเทคนิค

การพิจารณาขนาดและขนาด

มาตรฐานเครื่องกรองพัดลมตารางเพดานโมดูลสอดคล้องกับระบบเพดานระงับ T-bar ขนาดทั่วไปรวมถึง 600 ครั้ง 600 มม. และ 600 & ครั้ง; 1200 มม. เพื่อให้ตรงกับตาราง FFU Tระยะห่าง ความสูงเพดาน การจัดประเภทห้อง และการเปลี่ยนแปลงอากาศที่จําเป็นต่อชั่วโมง (ACH) กําหนดความหนาแน่นหน่วย สำหรับ ISO 5 (ชั้น 100) ≥ 60 ACH เป็นทั่วไป— ที่ต้องการความคุ้มครองเต็มรูปแบบหรือแตกต่างกันระบบตารางเพดาน FFUการวางแผน ความสามารถในการโหลดโครงสร้างและการเข้าถึงสําหรับการบำรุงรักษายังต้องประเมินในระหว่างการติดตั้ง ffu.

เกณฑ์การเลือก

• จับคู่ห้องสะอาด ffuชั้น ISO ที่เหมาะสมการออกแบบตารางเพดาน FFUและเกรด (HEPA / ULPA)
• ตรวจสอบความเข้ากันได้กับที่มีอยู่ระบบเพดาน FFUและเครื่องกรองพัดลมตารางเพดานโรงงานมาตรฐาน
• ประเมินffu สำหรับห้องสะอาดความสม่ำเสมอของการไหลของอากาศ ความดันลดลง และความต้องการในการซ้อน
• พิจารณาระยะยาวราคา ffuเทียบกับการประหยัดพลังงานจากพัดลม EC และการทํางานที่มีเสียงต่ำ
• รับประกันความสามารถในการบริการ: การเข้าถึงสําหรับการเปลี่ยนตัวกรองและการบำรุงรักษาพัดลมภายในFFU ตารางเพดานโรงงานสภาพแวดล้อม

รูปที่ 3: เพดาน FFU รายละเอียดพร้อมส่วนประกอบที่มีฉลาก

คำถามที่ถามบ่อย

ความแตกต่างระหว่าง FFU กับเครื่องจัดการอากาศมาตรฐานคืออะไร?

FFU (หน่วยกรองพัดลม) เป็นอุปกรณ์แบบโมดูลเลอร์ที่รวมพัดลม, มอเตอร์ และกรองที่มีประสิทธิภาพสูง (โดยปกติคือ HEPA หรือ ULPA) ในที่อยู่อาศัยเดียวที่ออกแบบมาโดยเฉพาะสําหรับส ไม่เหมือนเครื่องจัดการอากาศมาตรฐาน ซึ่งสภาพและการหมุนเวียนอากาศผ่านระบบ HVAC ขนาดใหญ่— FFU ทํางานในท้องถิ่น ส่งการไหลของอากาศที่ถูกกรองโดยตรงในพื้นที่ห้องสะอาด FFU ติดตั้งอยู่ในตารางเพดานและทํางานขนานเพื่อรักษาความสะอาดอากาศระดับ ISO ที่แม่นยำ การออกแบบที่กะทัดรัด เสียงต่ำ และการใช้งาน plug-and-play ทําให้มันเหมาะสําหรับห้องสะอาดแบบโมดูล เครื่องจัดการอากาศมาตรฐานขาดการกรองแบบบูรณาการที่จุดส่งและไม่สามารถบรรลุระดับเดียวกันของการควบคุมอนุภาคท้องถิ่นเช่นห้องสะอาด ffuระบบ

ปัจจัยอะไรที่มีผลต่อราคา FFU และต้นทุนการออกแบบตารางเพดานหน่วยกรองพัดลม?

ราคา FFUแตกต่างกันไปตามประสิทธิภาพของกรอง (HEPA vs. ULPA), ความสามารถในการไหลของอากาศ (CFM), ประสิทธิภาพพลังงาน (มอเตอร์ EC), ตัวเลือกการควบคุม (VFD, การติดตามที่สมาร์ท) และการรับรอง (ISO 14644, NSF) ที่การออกแบบตารางเพดานหน่วยกรองพัดลมค่าใช้จ่ายขึ้นอยู่กับความซับซ้อนของการวางแผน, ความสูงเพดาน, การบูรณาการโครงสร้าง, และว่ามัน & rsquo; ส่วนหนึ่งของการสร้างใหม่หรือการปรับปรุง กำหนดเองเครื่องกรองพัดลมตารางเพดานการตั้งค่า— โดยเฉพาะผู้ที่ต้องการการสนับสนุนเสริมหรือการปิดผนึกพิเศษ เพิ่มค่าใช้จ่ายแรงงานและวัสดุ คำสั่งซื้อจำนวนมากจากที่ก่อตั้งเครื่องกรองพัดลมตารางเพดานโรงงานมักจะลดค่าใช้จ่ายต่อหน่วยโดยประหยัดขนาดและการผลิตมาตรฐาน

มีแผนภูมิทางเทคนิคสำหรับการติดตั้งเพดาน FFU หรือไม่?

ใช่ผู้ผลิตให้แผนภูมิทางเทคนิครายละเอียดสำหรับเพดาน FFUการรวม— รวมถึงมุมมอง cutaway ของระบบตารางเพดาน FFUวงเล็บติดตั้งรายละเอียดการปิดปะเก็นและการเชื่อมต่อไฟฟ้า แผนภูมิเหล่านี้แสดงให้เห็นว่าหน่วยแต่ละหน่วยจัดตำแหน่งภายในตารางเพดาน FFUอินเตอร์เฟซกับตาราง FFU Tและรวมกับระบบแสงและระบบดับเพลิง แผนภาพยังแสดงรูปแบบการไหลของอากาศ ความแตกต่างของความดัน และระยะห่างที่แนะนำเพื่อให้แน่ใจว่าการไหลของลามิเนอร์สม่ำเสมอ การใช้รูปแบบเหล่านี้อย่างถูกต้องรับประกันการปฏิบัติตามการติดตั้ง ffuและหลีกเลี่ยงความวุ่นวายหรือโซนตายในห้องสะอาด

ขนาดมาตรฐานสําหรับระบบ FFU Ceiling Grid และ FFU Ceiling Grid คืออะไร?

มาตรฐานตารางเพดาน FFUโมดูลมักจะตรงกับขนาดกระเบื้องเพดานทั่วไป: 600 และครั้ง; 600 มม. (24 & ครั้ง; 24 นิ้ว), 600 & ครั้ง; 1200 มม. (24 & ครั้ง; 48 นิ้ว) และ 300 & ครั้ง; 1200 มม. (12 & ครั้ง; 48 นิ้ว) ที่ระบบตารางเพดาน FFUต้องรองรับความลึกของหน่วย (โดยทั่วไป 300 และ 450 มม.) ในขณะที่อนุญาตให้มีความล้างสําหรับการเปลี่ยนกรองและการเข้าถึงบริการ ระยะทางตารางต่อไปนี้ตาราง FFU Tมาตรฐาน— โดยปกติรางอลูมิเนียมหรือเหล็กกว้าง 15 มม. หรือ 24 มม. & mdash; เพื่อสนับสนุนความแม่นยำในการรับและจัดตำแหน่ง กำหนดเองการออกแบบตารางเพดาน FFUสามารถปรับขนาดสําหรับห้องที่ไม่เป็นมาตรฐานหรือการรวม HVAC ไฮบริด แต่เข้ากันได้กับมาตรฐานอุตสาหกรรมเพดาน FFUโครงสร้างพื้นฐานยังคงเป็นสิ่งจำเป็น

FFU ต้องการการบำรุงรักษาบ่อยเท่าไหร่?

การบำรุงรักษาสำหรับffu สำหรับห้องสะอาดรวมถึงการตรวจสอบภาพรายไตรมาส การตรวจสอบมอเตอร์และแบริ่งประจําสองปี และการตรวจสอบประสิทธิภาพเต็มรูปแบบประจําปี (การไหลของอากาศ, ความดันลดลง, ตัวกรอง HEPA มักจะใช้เวลา 3 – 5 ปีขึ้นอยู่กับภาระอนุภาคโดยรอบ ตัวกรอง ULPA อาจต้องเปลี่ยนก่อนหน้า ปะเก็น ซีล และตารางเพดาน FFUกรอบควรตรวจสอบในแต่ละวงจรการบริการเพื่อป้องกันการรั่วไหล การเปลี่ยนแปลงกรองและการปรับเทียบที่กำหนดไว้จะรับประกันการปฏิบัติตามความต้องการของชั้น ISO อย่างยั่งยืน รักษาดีFFU ตารางเพดานโรงงานระบบที่ได้รับการรับรองช่วยลดการหยุดเวลาและยืดอายุการใช้งานของอุปกรณ์

FFU ปรับปรุงคุณภาพอากาศในห้องสะอาดได้อย่างไร?

FFU เพิ่มคุณภาพอากาศในร่มอย่างมากโดยการหมุนเวียนอากาศอย่างต่อเนื่องผ่านตัวกรองที่มีประสิทธิภาพสูง ลบ ≥ 99.99% ของอนุภาค ≥ 0.3 และไมโคร; m (HEPA) หรือ ≥ 0.12 และไมโคร; m (ULPA) กระบวนการนี้รักษาจํานวนอนุภาคที่อยู่ในอากาศต่ำมาก ซึ่งเป็นสิ่งสำคัญสําหรับการใช้งานยา, เซมิคอนดักเตอร์ และชีวแพทย์ ไม่เหมือนกับ HVAC ทั่วไปห้องสะอาด ffuวิธีการให้การไหลของอากาศลามินาร์ที่สม่ำเสมอ
