ออกอากาศที่มีประสิทธิภาพสูง

1. ภาพรวมของผลิตภัณฑ์

อากาศที่มีประสิทธิภาพสูง หรือเรียกว่า HEPA Air Outlet เป็นอุปกรณ์จ่ายอากาศในระบบการฟอกอากาศในห้องสะอาด ติดตั้งบนเพดานห้องสะอาด มีเครื่องกรองที่มีประสิทธิภาพสูง และส่งอากาศสะอาดที่ได้รับการรักษาอย่างสม่ำเสมอเข้าสู่ห้องสะอาด มันเป็นหนึ่งในส่วนประกอบอุปกรณ์ที่สำคัญสําหรับการรักษาระดับความสะอาดห้องสะอาด

High Efficiency Air Outlets are typically used in conjunction with duct systems and air handling units. They are suitable for cleanroom environments ranging from ISO Class 5 to ISO Class 8 and are widely used in pharmaceutical, biotechnology, electronics manufacturing, hospital, and food processing industries.

2. Working Principle

The working principle of the High Efficiency Air Outlet is based on a combination of centralized air supply and terminal filtration.

First, Air Source Supply. A central air handling unit or fan provides air that has passed through preliminary and medium-efficiency filters. This air is delivered to each High Efficiency Air Outlet through supply ducts.

Second, Terminal Filtration. Air enters the High Efficiency Air Outlet and passes through the built-in HEPA or ULPA filter, where airborne particles, bacteria, dust, and other contaminants are efficiently captured.

Third, Uniform Air Supply. The filtered clean air passes through the diffuser plate or airflow uniforming device at the outlet and is delivered into the cleanroom at a uniform velocity and direction, creating the required airflow pattern.

Fourth, Pressure Differential Maintenance. The High Efficiency Air Outlet works together with return air outlets to establish and maintain the required pressure differential gradient within the cleanroom, preventing contaminants from migrating from lower cleanliness areas to higher cleanliness areas.

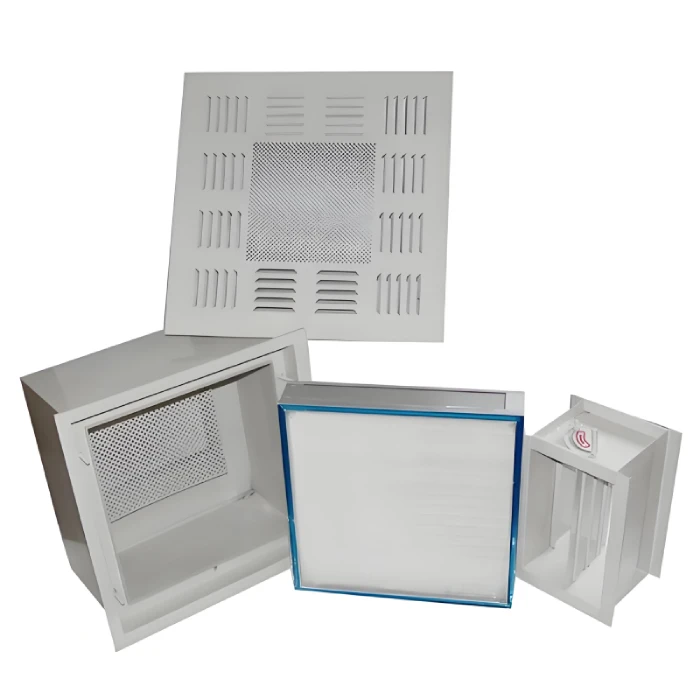

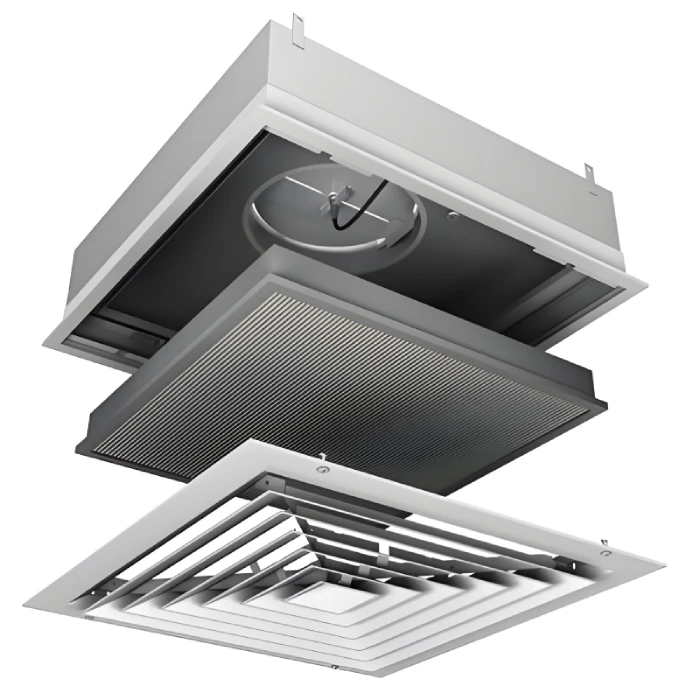

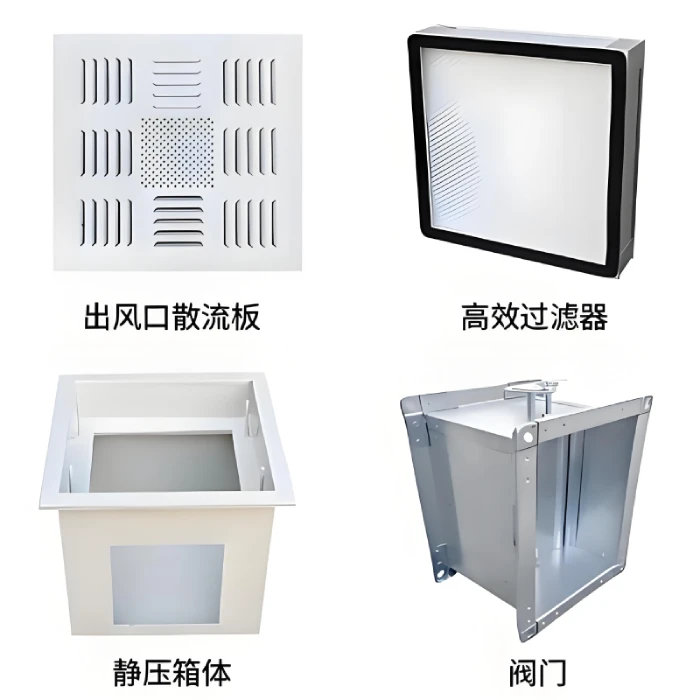

3. Product Structure and Components

The High Efficiency Air Outlet consists of the following core components:

ที่อยู่อาศัย: ผลิตจากแผ่นเหล็กรีดเย็นคุณภาพสูงหรือแผ่นสแตนเลสพร้อมสเปรย์ไฟฟ้าสถิตหรือการเคลือบผงเพื่อความต้านทานการกัดกร่อนที่ดีและลักษณะที่งาม บ้านถูกออกแบบมาเพื่อให้กันอากาศ

กรองประสิทธิภาพสูง: ส่วนประกอบการกรองหลัก รวมถึงกรอง HEPA (ประสิทธิภาพ 99.97% หรือสูงกว่าสําหรับอนุภาค 0.3 ไมครอน) และกรอง ULPA (ประสิทธิภาพ 99.999% หรือสูงกว่าสําหรับอนุภาค ตัวกรองสามารถเป็นประเภทแยกหรือขนาดเล็ก

แผ่นกระจาย: ติดตั้งที่หน้าปล่อยอากาศ โดยทั่วไปทำจากโลหะผสมอลูมิเนียมหรือสแตนเลส มีรูเล็กหรือช่องที่กระจายอย่างสม่ำเสมอเพื่อให้แน่ใจว่าการกระจายอากาศที่

เครื่องควบคุมปริมาณอากาศ: ติดตั้งที่ปลายทางเข้าอากาศของทางออก ใช้ในการปรับปริมาณอากาศที่ส่งไปยังห้องสะอาด ทําให้สามารถปรับอัตราการเปลี่ยนแปลงอากาศและความแตกต่างของความดันได้

อุปกรณ์ปิดผนึก: รวมถึงการปิดผนึกระหว่างที่อยู่อาศัยและเพดาน และแถบปิดผนึกระหว่างกรองและที่อยู่อาศัย เพื่อให้แน่ใจว่าระบบกันอากาศ

พอร์ททดสอบความแตกต่างของความดัน: ใช้ในการเชื่อมต่อเครื่องวัดความดัน ทําให้การติดตามการเปลี่ยนแปลงความต้านทานของกรองเพื่อกําหนดเมื่อต้องการเปลี่ยนกรอง

ชั้นฉนวน: บางรุ่นมีชั้นฉนวนที่ด้านนอกของที่อยู่อาศัยเพื่อป้องกันการหนาแน่นระหว่างการทำงานเครื่องปรับอากาศ

4. คุณสมบัติและข้อดี

แรกประสิทธิภาพการกรองสูง ตัวกรอง HEPA หรือ ULPA ที่ติดตั้งอยู่ในตัวกำจัดอนุภาคที่อยู่ในอากาศในกล้องจุลทรรศน์อย่างมีประสิทธิภาพ เพื่อให้แน่ใจว่าความสะอาดอากาศที่

ที่สอง การกระจายอากาศแบบสม่ำเสมอ การออกแบบแผ่นกระจายที่เหมาะสมให้การจ่ายอากาศที่สม่ำเสมอและมั่นคง ลดความผิดพลาดและโซนที่ตาย ช่วยรักษาความสะอาดห้องสะอาด

Third, Compact Structure. The housing is compact, occupying minimal ceiling space, suitable for buildings with limited overhead space.

Fourth, Easy Installation. Standardized interface dimensions and installation methods allow direct connection to common duct systems, making installation quick and simple.

ที่ห้า การบำรุงรักษาที่สะดวก กรองสามารถเปลี่ยนได้จากภายในห้องสะอาดหรือจากด้านบนเพดาน รุ่นบางรุ่นมีการดึงด้านข้างหรือดึงด้านล่างเพื่อการเปลี่ยนง่าย ๆ

ที่หก ปริมาณอากาศที่ปรับได้ พร้อมด้วยเครื่องควบคุมปริมาณอากาศ ที่ช่วยให้ปรับปริมาณอากาศที่จ่ายได้อย่างยืดหยุ่นได้ตามความต้องการของห้องสะอาดแท้จริง

ที่เจ็ดประสิทธิภาพการซีลที่ดี การออกแบบการปิดผนึกหลายตัวรับประกันความกันอากาศของระบบ ป้องกันการรั่วไหลเข้าไปในห้องสะอาดผ่านช่องว่าง

Eighth, High Quality Materials. The housing is manufactured from high-quality steel with advanced surface treatment, offering corrosion resistance, easy cleaning, aesthetic appearance, and durability.

5. Technical Specifications (Standard)

Housing Material: Cold-rolled steel sheet or stainless steel sheet (304 or 316L)

Surface Finish: Electrostatic spray coating or powder coating

ขนาดมาตรฐาน (ความกว้างและเวลา ความสูงและความเวลา ความลึก): มีขนาดมาตรฐานต่างๆ เช่น 600 ครั้ง 600 และครั้ง; 500 มม. 750 ครั้ง; 750 และครั้ง; 500 มม. 900 ครั้ง 600 และครั้ง; 500 มม. และปรับแต่งได้

ประเภทกรองประสิทธิภาพสูง: กรอง HEPA หรือกรอง ULPA

ประสิทธิภาพการกรอง HEPA: 99.97% หรือสูงกว่าสําหรับอนุภาค 0.3 ไมครอน

ULPA Filtration Efficiency: 99.999% or higher for 0.12 micron particles

Rated Airflow: 500 to 3000 cubic meters per hour (varies by size and model)

Face Velocity: 0.45 to 1.5 meters per second (adjustable)

Diffuser Plate Material: Aluminum alloy or stainless steel

Air Volume Control Damper: Opposed blade multi-leaf damper or single-leaf damper

Sealing Method: Gasket seal or gel seal

Operating Temperature: 0 to 40 degrees Celsius

ความชื้นในการทำงาน: ความชื้นสัมพันธ์น้อยกว่า 95%

วิธีการติดตั้ง: ติดตั้งเพดาน

6. Product Classification

By Filter Type: HEPA High Efficiency Air Outlet, equipped with HEPA filter, suitable for conventional cleanroom environments. ULPA High Efficiency Air Outlet, equipped with ULPA filter, suitable for higher cleanliness requirements above ISO Class 5.

By Material: Carbon Steel High Efficiency Air Outlet, housing made of cold-rolled steel with powder coating, economical and practical. Stainless Steel High Efficiency Air Outlet, housing made of 304 or 316L stainless steel, highly corrosion-resistant, suitable for humid or corrosive environments.

By Installation Method: Ceiling Supply Type, standard installation with air supplied downward from ceiling. Side Supply Type, wall-mounted, suitable for special airflow pattern requirements.

By Diffuser Type: Perforated Plate Diffuser, featuring uniformly distributed round holes for even air dispersion. Louvered Diffuser, featuring adjustable louvers for airflow direction control.

By Sealing Method: Gasket Seal Type, using sealing gasket between filter and housing, lower cost. Gel Seal Type, using gel seal technology for superior airtightness, suitable for applications with extremely high sealing requirements.

By Insulation: Non-Insulated Type, without insulation layer. Insulated Type, with insulation layer on housing exterior to prevent condensation.

7. Application Areas

High Efficiency Air Outlets are widely used in various locations with strict air cleanliness requirements.

Pharmaceutical Industry: Used in drug production workshops, sterile preparation workshops, API purification and packaging workshops, quality control laboratories, complying with GMP requirements. High Efficiency Air Outlets provide clean air to ensure air quality during pharmaceutical production meets specified standards.

เทคโนโลยีชีวภาพและวิทยาศาสตร์ชีวิต: ใช้ในห้องปฏิบัติการชีวภาพ ห้องปลูกเซลล์ ห้องปฏิบัติการพันธุกรรม ห้องทดสอบจุลชีววิทยา เป็นต้น ป้องกันจุลชี

การผลิตเซมิคอนดักเตอร์และอิเล็กทรอนิกส์: ใช้ในการประชุมเชิงปฏิบัติการผลิตชิป, พื้นที่ประมวลผลเวเฟอร์, การประชุมเชิงปฏิบัติการผลิตแผง LCD, สายการประกอบส่วนประกอบอิเล็กทรอนิกส์ที่

โรงพยาบาลและสิ่งอำนวยความสะดวกทางการแพทย์: ใช้ในห้องผ่าตัด, ห้อง ICU, ห้องรักษาแบบฆ่าเชื้อ, แผนกจําหน่ายแบบฆ่าเชื้อศูนย์กลาง, ห้อง ระบบอากาศที่มีประสิทธิภาพสูงให้อากาศสะอาดเพื่อลดความเสี่ยงในการติดเชื้อโรงพยาบาล และปกป้องผู้ป่วยและพนักงานทางการแพทย์

การแปรรูปอาหารและเครื่องดื่ม: ใช้ในงานประชุมเชิงปฏิบัติการบรรจุภัณฑ์อาหาร, สายการบรรจุนม, งานประชุมเชิงปฏิบัติการผลิตเครื่องดื่ม, งานประชุมเชิงปฏิบัติการเนื้อ ฯลฯ

การผลิตเครื่องมือที่แม่นยำและออปติก: ใช้ในการประชุมเชิงปฏิบัติการเลนส์ ห้องปรับเครื่องมือที่แม่นยำ การประชุมเชิงปฏิบัติการเคลือบออปติก ฯลฯ ให้สภาพแวดล้อมที่ปราศจาก

ห้องปฏิบัติการและ R & amp; D ศูนย์: ใช้ในห้องทดลองเคมี ห้องทดลองฟิสิกส์ ห้องทดลองวิทยาศาสตร์วัสดุ ศูนย์ทดสอบวิเคราะห์ เป็นต้น ปกป้องตัวอย่างทดลองและเครื่องมือความแม่

การผลิตอุปกรณ์การแพทย์: ใช้ในการประชุมเชิงปฏิบัติการผลิตอุปกรณ์การแพทย์, การประชุมเชิงปฏิบัติการผลิตอุปกรณ์การปลูก, การประชุมเชิงปฏิบัติการบรรจุ

การผลิตเครื่องสำอาง: ใช้ในการประชุมเชิงปฏิบัติการบรรจุเครื่องสำอาง, การประชุมเชิงปฏิบัติการอิมัลชั่น, การประชุมเชิงปฏิบัติการบรรจุภัณฑ์ ฯลฯ ป้องกันจ

ศูนย์ข้อมูลและห้องคอมพิวเตอร์: ใช้ในห้องเซิร์ฟเวอร์ ห้องโทรคมนาคม ศูนย์ควบคุม ฯลฯ ทางออกอากาศที่มีประสิทธิภาพสูงช่วยรักษาสภาพแวดล้อมที่สะอาดและการควบคุมอุณหภูมิที่จําเป็นสําหรับการใช้งานอุปกรณ

สิ่งอํานวยความสะดวกที่อยู่อาศัยสัตว์: ใช้ในห้องสัตว์ SPF, ศูนย์สัตว์ห้องปฏิบัติการ, ห้องผ่าตัดสัตว์ ฯลฯ ป้องกันสารที่เกิดโรคในอากาศจากการเข

Aerospace and Defense: Used in spacecraft assembly workshops, precision navigation equipment manufacturing workshops, weapons system maintenance workshops, and other applications with special cleanliness requirements.

8. Comparison with Other Cleanroom Equipment

ออกอากาศที่มีประสิทธิภาพสูงกับ FFU: ออกอากาศที่มีประสิทธิภาพสูงไม่มีพัดลมแบบบูรณาการ และพึ่งพาระบบ HVAC กลางสําหรับพลังงานจ่ายอากาศ FFU มีพัดลมในตัว และสามารถทํางานได้อย่างอิสระ ระบบอากาศที่มีประสิทธิภาพสูงเหมาะสำหรับโครงการห้องสะอาดขนาดใหญ่ใหม่ที่มีการลงทุนเริ่มต้นที่ต่ำกว่า FFU เหมาะสำหรับโครงการปรับปรุงและการใช้งานที่ต้องการการควบคุมการไหลของอากาศอย่างอิสระ

ช่องออกอากาศที่มีประสิทธิภาพสูงเทียบกับกล่องกรองพัดลม: กล่องกรองพัดลมมักจะรวมทั้งพัดลมและกรองเป็นหน่วยจ่ายอากาศที่สมบูรณ์ ออกอากาศที่มีประสิทธิภาพสูงเป็นเพียงอุปกรณ์ปลายทางเท่านั้น และต้องการพัดลมภายนอกเพื่อการทํางาน ทางออกอากาศที่มีประสิทธิภาพสูงมีโครงสร้างที่ง่ายขึ้นและค่าใช้จ่ายในการบำรุงรักษาที่ต่ำกว่า

High Efficiency Air Outlet vs. Standard Diffuser: Standard diffusers do not have filtration capability and only serve to distribute airflow. The High Efficiency Air Outlet provides both diffusion and high-efficiency filtration, making it a dedicated air supply device for cleanrooms.

9. Selection Guide

ความต้องการความสะอาด: เลือกช่องออกอากาศที่มีประสิทธิภาพสูงที่เหมาะสมตามชั้นความสะอาด ISO ที่ต้องการ สําหรับ ISO Class 5 ขึ้นไป แนะนํากรอง ULPA สำหรับ ISO Class 6 ถึง Class 8 ตัวกรอง HEPA เหมาะสม

ความต้องการในการไหลของอากาศ: คำนวณปริมาณอากาศทั้งหมดตามพื้นที่ห้องสะอาด ความสูง และอัตราการเปลี่ยนแปลงอากาศที่ต้องการ กําหนดจํานวนช่องออกอากาศที่มีประสิทธิภาพสูงที่จําเป็นและการไหลของอากาศต่อช่องออก

พื้นที่ติดตั้ง: วัดความสูงของเพดานและเลือกบ้านที่มีความสูงที่เหมาะสม สําหรับพื้นที่จํากัด เลือกช่องออกอากาศที่มีประสิทธิภาพสูงโปรไฟล์ต่ำ

การเลือกวัสดุ: สำหรับสภาพแวดล้อมแห้งปกติเหล็กคาร์บอนที่มีการเคลือบผงเหมาะสม สําหรับสภาพแวดล้อมที่ชื้นหรือสถานที่ที่มีก๊าซที่กัดกร่อน เลือกที่อยู่อาศัยสแตนเลส

ความต้องการในการปิดผนึก: สําหรับการใช้งานที่มีความต้องการในการปิดอากาศสูง (เช่นห้องปฏิบัติการความปลอดภัยทางชีวภาพ, การประชุมเชิงปฏิบัติการยาฆ่าเชื้อ) แนะ

Diffuser Type: For applications requiring high airflow uniformity, choose perforated plate diffusers. For applications requiring adjustable airflow direction, choose louvered diffusers.

Maintenance Convenience: Consider the workspace available for filter replacement and select a model that can be serviced from inside the cleanroom or from above the ceiling.

Compliance Requirements: The pharmaceutical industry should select High Efficiency Air Outlets that comply with GMP requirements, typically requiring material certificates and factory test reports.

10. การติดตั้งและการบำรุงรักษา

จุดสำคัญในการติดตั้ง: ก่อนติดตั้ง ตรวจสอบว่ามิติการเปิดเพดานได้ตรงกับช่องออกอากาศ ติดตั้งท่อจ่ายใน plenum เพดาน รับประกันการปิดผนึกท่อที่ดี ใส่ที่อยู่อากาศที่มีประสิทธิภาพสูงเข้าไปในเป้าเพดานโดยใช้ปะเก็นปิดผนึกเพื่อปิดผนึกกับเพดาน เชื่อมต่อท่อจ่ายกับท่อเข้าออกอากาศ โดยใช้แฟนและปะเก็นปิดผนึกเพื่อให้แน่ใจว่าการเชื่อมต่อที่ไม่รั่วไหล ติดตั้งกรองที่มีประสิทธิภาพสูง เพื่อให้แน่ใจว่ามีทิศทางที่ถูกต้องและปิดผนึกที่ถูกต้อง ติดตั้งแผ่นกระจาย เชื่อมต่อท่อทดสอบความแตกต่างของความดัน ดำเนินการเปิดใช้งานระบบเพื่อทดสอบปริมาณการให้อากาศและความแตกต่างของความดัน

ขั้นตอนเปลี่ยนตัวกรอง: ปิดระบบ HVAC หรือปิดตัวกรองอากาศที่เกี่ยวข้อง ถอดแผ่นกระจาย ถอดกรองเก่าจากบ้าน ทำความสะอาดกรอบติดตั้งกรองและพื้นผิวปิดผนึก ติดตั้งกรองใหม่ เพื่อให้แน่ใจว่า ปะเก็นปิดผนึกถูกอัดเท่าเทียมกัน ติดตั้งแผ่นกระจายใหม่ เริ่มต้นระบบใหม่ และทำการทดสอบความเร็วและการไหลของอากาศและความแตกต่างของความดัน บันทึกวันที่เปลี่ยนตัวกรองและการอ่านความแตกต่างของความดัน

การบำรุงรักษาประจําวัน: ดูการอ่านเครื่องวัดความดันเป็นประจํา เมื่อความแตกต่างของความดันถึงความต้านทานเริ่มต้นสองเท่า จําเป็นต้องเปลี่ยนกรอง ทำความสะอาดพื้นผิวแผ่นกระจายเป็นประจําเพื่อป้องกันการสะสมฝุ่นจะส่งผลต่อการกระจายการไหลของอากาศ ตรวจสอบจุดปิดผนึกสำหรับการรั่วไหลของอากาศ ดำเนินการทดสอบความเร็วในการไหลของอากาศเป็นประจําเพื่อให้แน่ใจว่าปริมาณอากาศที่ให้บริการตรงกับความต้องการในการออกแบบ ดำเนินการทดสอบความสมบูรณ์ของกรอง (การทดสอบการรั่วไหล PAO) เป็นประจําเพื่อตรวจสอบว่าไม่มีการรั่วไหลของกรอง

การแก้ไขปัญหาทั่วไป: หากปริมาณอากาศที่ให้บริการไม่เพียงพอ ตรวจสอบว่า เครื่องควบคุมปริมาณอากาศเปิดอย่างเต็มที่ เครื่องกรองที่อุดตันหรือท่อที่ให้บริการรั่วไหลหรือไม่ หากการให้อากาศไม่สม่ำเสมอ ตรวจสอบว่าแผ่นกระจายถูกอุดตันหรือปรับระดับไม่ถูกต้อง ถ้าความแตกต่างของความดันสูงเกินไป กรองจะอุดตันและต้องเปลี่ยน หากเกิดขึ้นความหนาแน่นบนที่อยู่อาศัย ตรวจสอบว่าชั้นฉนวนกันความร้อนมีสิ่งอยู่หรือไม่ หรืออุณหภูมิอากาศที่ให้บริการต่ำ
