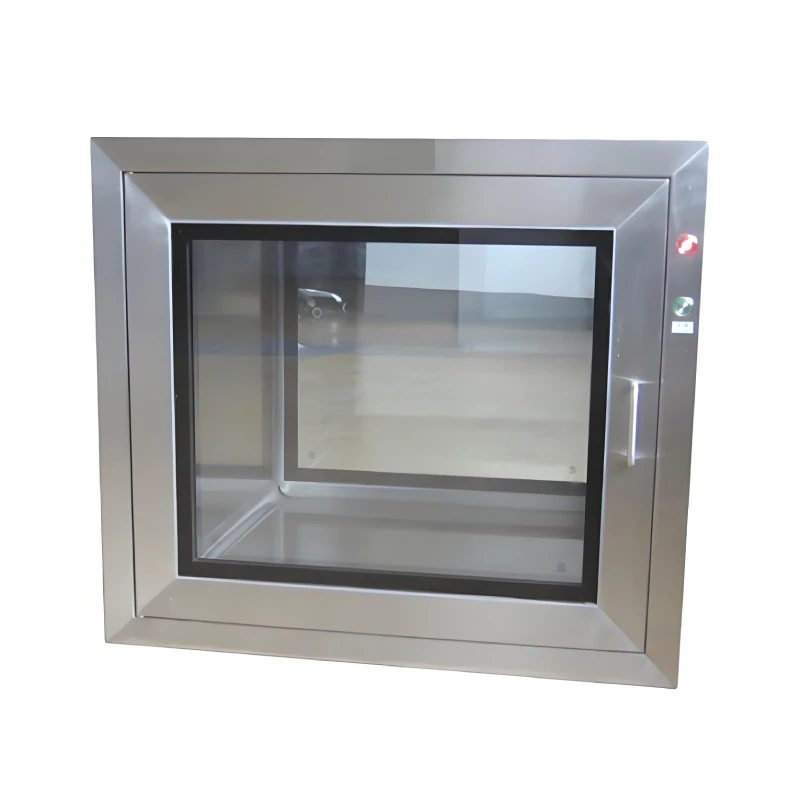

กล่องผ่านสถิติ

1. Product Overview

The Static Pass Box, also known as Static Transfer Window, is a material transfer device installed between clean and non-clean areas or between zones of different cleanliness levels. Unlike dynamic pass boxes that incorporate fans and filters, the Static Pass Box contains no powered devices and relies solely on physical isolation and interlocking mechanisms to achieve safe material transfer between areas of different cleanliness levels.

The Static Pass Box offers advantages including simple structure, low cost, easy maintenance, and noise-free operation. It is a fundamental material transfer device for cleanrooms and is widely used in pharmaceutical, biological laboratory, electronics manufacturing, and food processing industries.

2. Working Principle

The working principle of the Static Pass Box is based on two core mechanisms: physical isolation and interlock control.

First, Physical Isolation. The pass box housing physically separates two areas of different cleanliness levels. Both doors remain closed under normal conditions, forming a physical barrier that prevents direct air exchange between the two sides.

Second, Interlock Protection. An interlock device is installed between the two doors. When one door is opened, the opposite door is automatically locked and cannot be opened. This design ensures that only one door can be opened at any given time, effectively preventing cross-contamination through airflow.

Third, Material Transfer Process. The operator on the low-cleanliness side opens the outer door, places the material inside the chamber, and closes the outer door. The interlock then releases the lock on the opposite door. The operator on the high-cleanliness side opens the inner door, removes the material, and closes the inner door, completing one full transfer cycle.

Fourth, Seal Maintenance. When both doors are closed, the sealing device of the pass box ensures airtightness between the housing and doors, maintaining stable pressure differential between the two sides.

3. โครงสร้างและส่วนประกอบของผลิตภัณฑ์

The Static Pass Box consists of the following core components:

Housing: Manufactured from high-quality stainless steel sheet or cold-rolled steel sheet, with brushed or coated finish. The interior surface is smooth and flat for easy cleaning. The housing structure is robust with good sealing properties.

Doors: Typically double-layer tempered glass doors or stainless steel doors with transparent viewing windows for observing the contents. Doors are connected to the housing via hinges for smooth opening and closing.

อุปกรณ์อินเตอร์ล็อค: รวมถึงการอินเตอร์ล็อคทางกลและอินเตอร์ล็อคอิเล็กทรอนิกส์ การเชื่อมต่อกันทางกลใช้การเชื่อมต่อกันทางกลเพื่อให้เกิดการเชื่อมต่อประตูโดยไม่มีแหล่งจ่ายไฟ อินเตอร์ล็อคอิเล็กทรอนิกส์ใช้ล็อคแม่เหล็กไฟฟ้าและวงจรควบคุมที่ต้องการแหล่งจ่ายไฟฟ้า ให้ความน่าเชื่อถือและความปลอดภัย

Sealing Device: High-elasticity sealing gaskets or magnetic sealing strips installed on the door edges to ensure airtightness when doors are closed.

Work Surface: The interior bottom surface is a flat work surface, typically made of stainless steel for wear resistance and easy cleaning. Some models can be equipped with non-powered rollers for transferring heavier items.

Handle: Stainless steel handles installed on doors, meeting cleanroom hygiene requirements and providing easy operation.

Indicator Lights: Electronic interlock models typically feature status indicator lights showing door open/close status and interlock status.

Buzzer: Some models emit an audible alarm when a door remains open for an extended period, reminding operators to close the door.

Control Panel: Electronic interlock models are equipped with a simple control panel for controlling interlock logic and alarm settings.

4. Features and Advantages

อย่างแรก โครงสร้างที่เรียบง่าย กล่อง Static Pass ไม่มีส่วนประกอบที่ซับซ้อน เช่น พัดลมหรือกรอง โครงสร้างง่ายและน่าเชื่อถือ ด้วยอัตราความล้มเหลวต่ำ

ที่สอง มีประสิทธิภาพต้นทุน โดยไม่มีระบบไฟฟ้าหรือระบบการกรอง ค่าใช้จ่ายในการผลิตและบำรุงรักษาของกล่องผ่านแบบคงที่ต่ำกว่ากล่องผ่านแบบไดนามิก ทําให้เหมาะสำหรับโครงการที่มีงบประมาณ

ที่สาม การดำเนินงานที่ไม่มีเสียงรบกวน กล่อง Static Pass ไม่มีชิ้นส่วนกลที่เคลื่อนไหวในระหว่างการทำงาน ส่งผลให้มีการทำงานเงียบสงบอย่างสมบูรณ์ เหมาะสำหรับห้องทดลองที่มีความไวต่อเสียงร

ที่สี่ การบำรุงรักษาง่าย การบำรุงรักษาประจําวันจํากัดกับการทำความสะอาดพื้นผิวภายในและภายนอก และการตรวจสอบปะเก็นปิดผนึก ไม่จําเป็นต้องเปลี่ยนกรองหรือการบำรุงรักษาพัดลม ส่งผลให้มีภาระการทำงานในการบำรุงรักษาต่ำ

Fifth, Flexible Installation. Static Pass Boxes are lightweight and compact, making installation easy. They can be installed on various wall types including sandwich panel walls, brick walls, and drywall.

Sixth, Energy Efficient. Static Pass Boxes require no power except for the electronic interlock (which consumes minimal electricity). This meets energy efficiency requirements.

Seventh, Safe and Reliable. The interlock device ensures both doors cannot be opened simultaneously, effectively preventing cross-contamination. Electronic interlock models also feature power-off protection where all doors automatically lock when power is lost.

Eighth, Highly Customizable. Dimensions, materials, interlock type, door style, and other features can be customized according to customer requirements to suit different application scenarios.

5. Technical Specifications (Standard)

Housing Material: 304 stainless steel or 316L stainless steel, or cold-rolled steel sheet with powder coating

Door Material: Stainless steel door or double-layer tempered glass door (with viewing window)

Window Glass Thickness: 4 to 5 millimeters tempered glass

Interlock Type: Mechanical interlock or electronic interlock

Power Supply: Mechanical interlock requires no power; electronic interlock requires AC220V 50Hz

Standard Dimensions (Width × Depth × Height): Common sizes include 400×400×400mm, 500×500×500mm, 600×600×600mm, 600×600×800mm, 800×800×800mm, and non-standard custom sizes available

Work Surface: Stainless steel flat plate or non-powered rollers

Sealing Gasket: Silicone sealing gasket or EPDM sealing gasket

Surface Finish: Brushed finish or mirror polished

อุณหภูมิในการทำงาน: 0 ถึง 40 องศาเซลเซียส

Operating Humidity: Less than 95% relative humidity

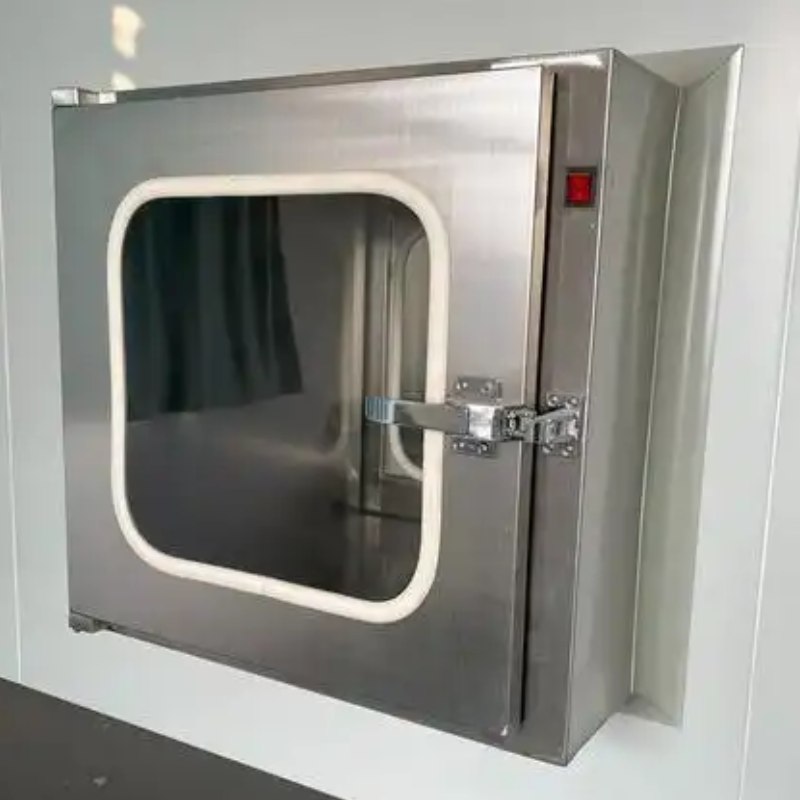

Installation Method: Wall recessed installation

6. Product Classification

By Interlock Type: Mechanical Interlock Static Pass Box uses purely mechanical structure for interlocking, requires no power, suitable for locations without power supply or sensitive to electromagnetic interference. Electronic Interlock Static Pass Box uses electromagnetic locks and controllers for interlocking, offers fast response, high reliability, and alarm functions, suitable for GMP-compliant applications.

By Door Type: Stainless Steel Door Static Pass Box features all-stainless steel door structure, robust and durable, suitable for high-frequency use. Glass Door Static Pass Box features double-layer tempered glass door structure, high transparency for easy viewing of contents, suitable for applications requiring real-time visibility.

By Material: All-Stainless Steel Static Pass Box made entirely of 304 or 316L stainless steel, highly corrosion-resistant, suitable for pharmaceutical and biological laboratories. Carbon Steel Powder Coated Static Pass Box housing made of cold-rolled steel with powder coating, lower cost, suitable for general industrial environments.

By Installation Method: Standard Recessed Static Pass Box installed flush into the wall, level with the wall surface. Wall-Mounted Static Pass Box fixed to the wall surface via flange, suitable for thin walls or locations where large openings cannot be made.

By Application: Standard Static Pass Box provides basic transfer and interlock functions only. UV Static Pass Box features built-in UV sterilization lamp for initial surface disinfection of items. Clean Static Pass Box features specially treated interior with smooth, dead-corner-free surfaces, suitable for higher cleanliness requirements.

7. Application Areas

Static Pass Boxes are widely used in various locations with certain cleanliness requirements but without the need for complex purification functions.

Pharmaceutical Industry: Used for material transfer in non-sterile drug production workshops, API production workshops, packaging workshops, and between warehouses and production areas. Static Pass Boxes are suitable for material transfer between Grade C and Grade D clean areas and between clean and non-clean areas.

Biological Laboratories: Used for sample and reagent transfer in general biological laboratories, microbiology laboratories, and molecular biology laboratories. Static Pass Boxes can be used with UV sterilization lamps for initial surface disinfection.

Electronics Manufacturing: Used for material transfer in electronic component assembly workshops, PCB production workshops, and precision instrument assembly workshops. Static Pass Boxes prevent dust and particles from migrating between different areas.

Hospitals and Medical Facilities: Used for item transfer in general wards, outpatient treatment rooms, central sterile supply departments, and for medication transfer between pharmacies and nurse stations.

การแปรรูปอาหาร: ใช้สําหรับการโอนวัสดุระหว่างเวิร์คช็อปบรรจุอาหาร พื้นที่เตรียมวัตถุดิบ และคลังสินค้าสำเร็จรูป ป้องกันแมลงและฝุ่นเข้

การผลิตเครื่องสำอาง: ใช้ในการโอนวัสดุระหว่างการประชุมเชิงปฏิบัติการบรรจุเครื่องสำอาง, การประชุมเชิงปฏิบัติการบรรจุภัณฑ์ และคลังสินค้า,

การพิมพ์และบรรจุภัณฑ์: ใช้สําหรับการโอนวัสดุในงานประชุมเชิงปฏิบัติการพิมพ์และการประชุมเชิงปฏิบัติการลามิเนตที่มี

General Industry: Used for material transfer between general workshops and warehouses in electronics, machinery, chemical, and other industries, reducing dust and foreign matter entering production areas.

Research Institutions: Used for sample, reagent, and tool transfer in various research laboratories, reducing the impact of personnel entry and exit on experimental environments.

Data Centers: Used for equipment transfer between server rooms and maintenance corridors, reducing the impact of personnel entry and exit on the data center environment.

8. Comparison with Other Pass Boxes

Static Pass Box vs. Dynamic Pass Box: Static Pass Box has no fan or filter, relying on physical isolation and interlock for transfer. Dynamic Pass Box has built-in fan and filter with self-cleaning capability. Static Pass Box offers low cost, no noise, and maintenance-free operation. Dynamic Pass Box has higher cost, some noise, and requires regular filter replacement and fan maintenance. Static Pass Box is suitable for lower cleanliness requirements or items not sensitive to contamination. Dynamic Pass Box is suitable for aseptic transfer between high-grade clean areas.

Static Pass Box vs. VHP Pass Box: VHP Pass Box features vaporized hydrogen peroxide sterilization capability, achieving Log6 kill rate. Static Pass Box has no sterilization capability. VHP Pass Box is suitable for aseptic transfer with high cost and long cycle time. Static Pass Box is suitable for general clean item transfer with low cost and fast transfer speed.

Static Pass Box vs. UV Pass Box: UV Pass Box adds a UV sterilization lamp to the Static Pass Box design, providing surface disinfection of items. Static Pass Box relies solely on physical isolation. UV Pass Box is suitable for applications requiring initial disinfection of item surfaces. Static Pass Box is suitable for applications with no disinfection requirement or where items are pre-disinfected.

9. Selection Guide

Cleanliness Level Requirement: Select the appropriate product based on the cleanliness level difference between the two sides of the pass box. For small differences with no sterility requirement, Static Pass Box is suitable. For large differences or sterility requirements, Dynamic Pass Box or VHP Pass Box should be selected.

คุณสมบัติของรายการ: กําหนดขนาดภายในโดยขึ้นอยู่กับขนาดของรายการที่จะโอน พิจารณาความยาว ความกว้าง และความสูงของสินค้าสูงสุด เพื่อให้มีการล้างที่เหมาะสม สําหรับสินค้าหนัก พิจารณาเลือกลูกกลิ้งที่ไม่ใช่ขับเคลื่อน

ความถี่ของการใช้: สำหรับการใช้ความถี่สูงประเภทอินเตอร์ล็อคอิเล็กทรอนิกส์แนะนำเพื่อการตอบสนองอย่างรวดเร็วและความน่าเชื่อถือสูง สําหรับการใช้ความถี่ต่ำสามารถเลือกประเภทอินเตอร์ล็อกทางกลได้ ไม่ต้องใช้พลังงานและมีค่าใช้จ่ายต่ำกว่า

สภาพแวดล้อมการติดตั้ง: ยืนยันชนิดและความหนาของผนัง และเลือกการติดตั้งที่ติดตั้งหรือติดตั้งผนัง สําหรับผนังแผงแซนวิช การติดตั้งร่วมมาตรฐานเหมาะสม สําหรับผนังอิฐหรือคอนกรีต ต้องเตรียมช่องติดตั้ง

ความต้องการวัสดุ: สําหรับห้องปฏิบัติการยาและชีววิทยา แนะนำให้ใช้สแตนเลสทั้งหมด 304 หรือ 316L สําหรับสภาพแวดล้อมอุตสาหกรรมทั่วไป เหล็กคาร์บอนที่มีการเคลือบผงเหมาะสม

ข้อจํากัดงบประมาณ: เมื่องบประมาณจํากัดและความต้องการความสะอาดปานกลาง Static Pass Box เป็นทางเลือกที่ประหยัดและสมเหตุสมผล ประเภทอินเตอร์ล็อคอิเล็กทรอนิกส์แพงกว่าประเภทอินเตอร์ล็อคกลไก วัสดุสแตนเลสแพงกว่าวัสดุเหล็กคาร์บอน

ความต้องการในการปฏิบัติตาม: อุตสาหกรรมยาควรเลือกกล่องผ่านที่สอดคล้องกับความต้องการของ GMP โดยปกติจะต้องมีใบรับรองวัสดุและรายงานการตรวจสอบโรงงาน

ประเภทประตู: เลือกประตูแก้วเมื่อต้องการดูเนื้อหาในเวลาจริง เลือกประตูสแตนเลสเมื่อต้องการความทนทานสูง

10. Installation and Maintenance

Installation Key Points: Cut an opening in the wall according to the external dimensions of the pass box. Insert the pass box housing into the wall opening, ensuring it is level. Fill gaps between the housing and wall with sealing compound or sealing gaskets to ensure sealing. Secure the pass box to the wall using mounting screws or fixing flanges. For electronic interlock type, connect power supply and ground. Install the doors and adjust hinges for smooth opening and closing. Test interlock functionality.

การบำรุงรักษาประจําวัน: ทำความสะอาดพื้นผิวภายในและภายนอก และหน้าต่างดูทุกวันโดยใช้ผ้าปราศจากเส้นและสารทำความสะอาดที่เหมาะสม ตรวจสอบปะเก็นปิดผนึกเป็นประจําเพื่อการริ้วรอย ความเสียหายหรือการผิดปกติ เปลี่ยนหากเสียหาย ตรวจสอบบานพับประตูเป็นประจําเพื่อความคลายและแนบสกรู สําหรับประเภทอินเตอร์ล็อกทางกลตรวจสอบกลไกการอินเตอร์ล็อกเป็นประจําเพื่อการทํางานอย่างราบรื่น และใช้น้ำมันหล่อลื่นถ้าจำเป็น สำหรับประเภทล็อคอิเล็กทรอนิกส์ตรวจสอบไฟตัวบ่งชี้และบัสเซอร์เป็นประจําเพื่อการทํางานที่เหมาะสม การทดสอบฟังก์ชั่นการป้องกันการปิดไฟฟ้า ตรวจสอบประตูเพื่อเปิดและปิดได้อย่างราบรื่น ปรับหากเกิดการติด

การเปลี่ยนตัวกรอง: กล่อง Static Pass ไม่มีตัวกรอง ดังนั้นจึงไม่จําเป็นต้องบำรุงรักษาตัวกรอง

การแก้ไขปัญหาทั่วไป: หากล็อคอินเตอร์ล็อคล้มเหลว ตรวจสอบว่าการเชื่อมโยงอินเตอร์ล็อคทางกลติดอยู่หรือไม่ หรือว่าล็อคแม่เหล็กไฟฟ้าและตัวควบคุม หากประตูไม่ปิดได้อย่างถูกต้อง ตรวจสอบว่าปะเก็นปิดผนึกถูกบิดบิดหรือบานพับหยุดหรือไม่ หากประเภทอินเตอร์ล็อคอิเล็กทรอนิกส์ไม่มีไฟฟ้า ตรวจสอบการเชื่อมต่อไฟฟ้าและฟิวส์ หากไฟแสดงไม่สว่าง ตรวจสอบว่าหลอดไฟหรือ LED ได้รับความเสียหายหรือไม่ หากเสียงเตือนอย่างต่อเนื่อง ตรวจสอบว่าประตูปิดอย่างเต็มที่ หรือการตั้งค่าความล่าช้าของเสียงเตือนเหมาะสมหรือไม่
